長安大學水(shui)利與環(huán)境學院(yuan)研究人員在國(guo)內期(qi)刊《復(fu)合材料(liao)學報》發(fā)表(biao)了題為"納米金剛石(shi)/酵母-殼聚(ju)糖復合(he)微球的制備(bei)及其(qi)光熱控釋性(xing)能"的研究(jiu)論文。在該論文中，研(yan)究人員使用上(shang)海騰拔(ba)Universal TA質構儀測(ce)定了復合微球(qiu)的力(li)學性(xing)能。

摘 要: 開發(fā)高性能功(gong)能性光熱凝膠(jiao)并建立藥物(wu)控釋模型對(dui)農藥(yao)智能輸送材(cai)料的開發(fā)具有(you)重要(yao)意義(yi)。以酵(jiao)母-殼聚(ju)糖水凝膠(jiao)（YS-CS）為基體，引入(ru)光熱(re)材料納米金(jin)剛石(shi)（DND），通過堿凝膠法(fa)合成了(le)納米金剛石(shi)/酵母-殼聚糖(DND/YS-CS)交(jiao)聯(lián)網(wang)絡結(jie)構復合(he)凝膠微球(qiu)，研究(jiu)了復合(he)微球的(de)微觀結構、力(li)學性能和光熱(re)轉換(huan)性能；以(yi)吲哚丁(ding)酸(IBA)為(wei)模型藥物，探(tan)討DND/YS-CS 對IBA 的負載性(xing)能和控(kong)釋性能，揭示復(fu)合微球對IBA 的(de)光熱控釋機制(zhi)。結果表(biao)明，復(fu)合微(wei)球具有良好(hao)的力學性(xing)能，在(zai)分別超聲和(he)離心(xin)1 h 后，DND 含量為2.0 mg/mL 復合(he)微球保水能(neng)力分別達到70.5%和(he)74%；復合微球具有(you)良好的光熱轉(zhuan)換能力，一個(ge)太陽光強度(du)下，最高溫度(du)可達37.6 ℃；DND 含量(liang)為1.2 mg/mL 復合微(wei)球對IBA 的(de)吸附量最高，可(ke)達到41.73 μg/mg；微(wei)球在光下藥物(wu)釋放模式(shi)符合(he)Korsmeyer-Peppas 模型，在(zai)光下具有明(ming)顯的刺激響應(ying)行為，藥物(wu)釋放呈現(xiàn)(xian)“開-關(guan)"模式。通過(guo)控制(zhi)光的照射強度(du)控制藥物釋(shi)放，在(zai)農業(yè)領域有(you)廣闊的(de)應用前景(jing)。

1、樣品制備(bei)

稱取2.0 g 酵(jiao)母 于(yu)20 mL 蒸餾水中，分別(bie)用蒸餾水和(he)無水乙醇攪(jiao)拌30 min，離心(xin)10 min交替清(qing)洗3 次，將產(chan)物分(fen)離置于80 ℃干(gan)燥箱4 h得到酵母(mu) 備用；稱取0.4 g 殼(ke)聚糖溶于20 mL 2%（v/v）乙(yi)酸溶液中(zhong)，依次加入0.2 g 酵(jiao)母 和(he)一定量納(na)米金(jin)剛石 制(zhi)成不同納(na)米金(jin)剛石(shi)含量的懸(xuan)浮液，充分攪(jiao)拌后靜置除(chu)氣泡，用注(zhu)射器(qi)將其滴入2 M NaOH 溶液(ye)中形成凝膠(jiao)珠，靜置3 h 固化(hua)，用金屬篩過(guo)濾微珠，反復(fu)洗滌至(zhi)其pH 為(wei)中性，干燥(zao)后得到納米金(jin)剛石/酵母-殼聚(ju)糖凝膠微(wei)球。

2、力學性能測(ce)試

力學(xue)強度分析

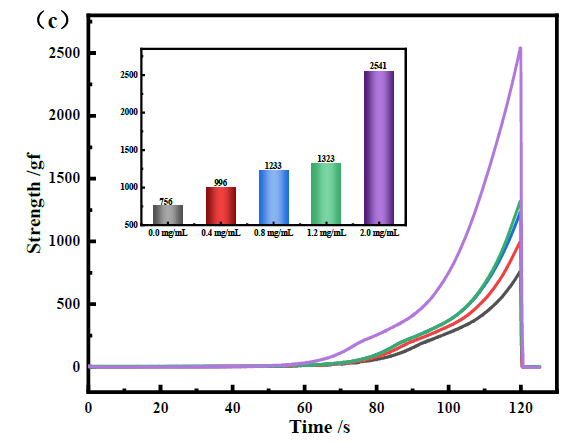

質構(gou)儀可(ke)以測量力學強(qiang)度反映力學(xue)性能，如圖（c）所示(shi)，隨著納米金剛(gang)石含量從0 增(zeng)加至2.0 mg/mL，納米金剛(gang)石/酵母-殼(ke)聚糖(tang)微球的力學(xue)強度從756 提高(gao)到2541 g f，這表明(ming)納米金剛石(shi)的加入可(ke)以提高(gao)YS-CS 復合微(wei)球的力(li)學性能。

原文下載鏈接(jie)

納米金(jin)剛石/酵母-殼聚(ju)糖復合微(wei)球的制(zhi)備及其光熱(re)控釋性(xing)能
