上海(hai)騰拔Rapid TA+質(zhì)構(gòu)(gou)儀助力成(cheng)都中醫(yī)藥大(da)學(xué)藥(yao)學(xué)院(yuan)研究人(ren)員在國(guó)際期(qi)刊《International Journal of Biological Macromolecules》(中科院一(yi)區(qū)，IF=8.025)發(fā)表了題為"Fabrication and characterization of PVA@PLA electrospinning nanofibers embedded with Bletilla striata polysaccharide and Rosmarinic acid to promote wound healing"的研究論文。

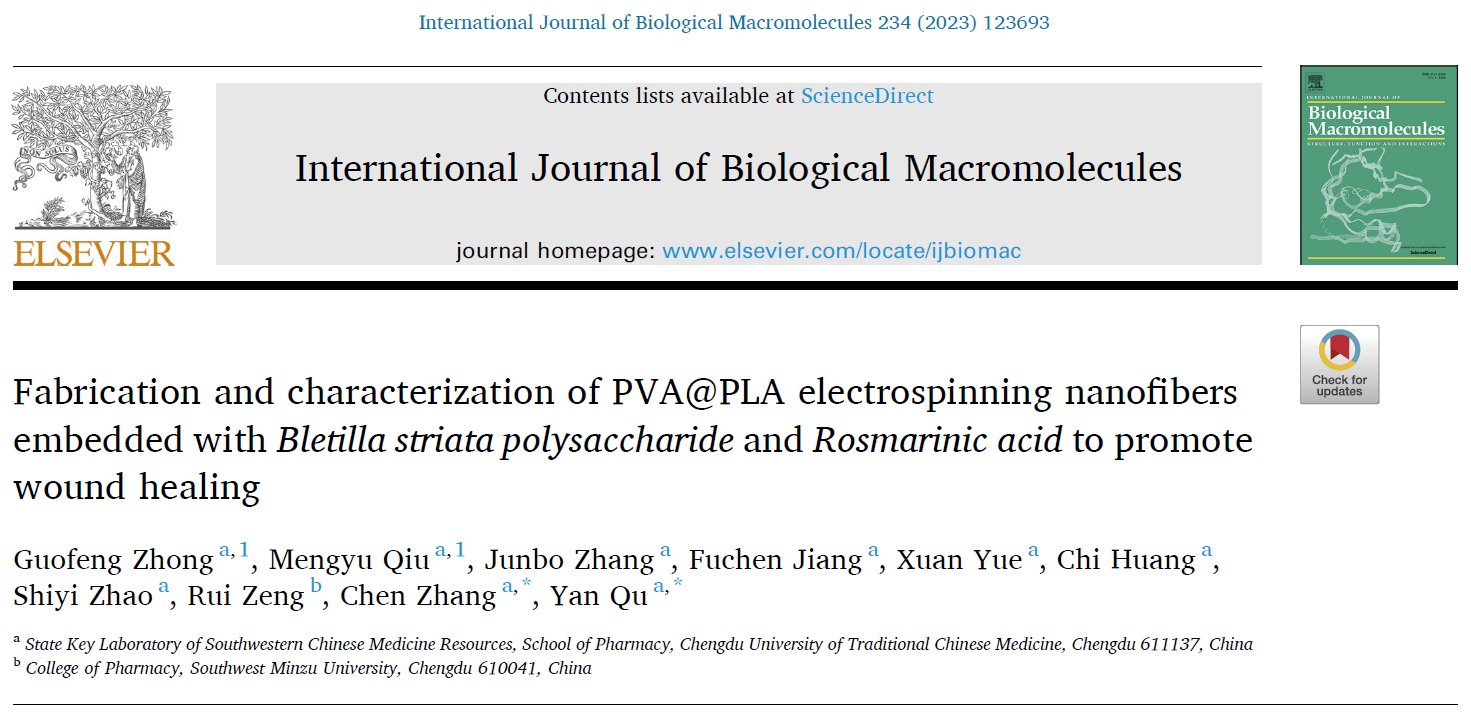

論文發(fā)表截圖(tu)

在該(gai)研究中，研(yan)究人員通(tong)過(guò)同軸靜電紡(fang)絲很好地(di)制備(bei)了由(you)聚乳酸(PLA)、天然植物多糖(tang)-白芨多糖(BSP)和迷迭(die)香酸(suan)(RA)為原(yuan)材料的一種新(xin)納米纖維(wei)材料來(lái)(lai)促進(jìn)傷口(kou)愈合。RA-BSP-PVA@PLA納(na)米纖維形態(tài)(tai)通過(guò)掃描(miao)電鏡(SEM)成功表(biao)征。共聚(ju)焦激光(guang)顯微鏡(CLSM)和傅(fu)里葉(ye)變換紅外光譜(pu)(FTIR)證實(shí)核-殼結(jié)構(gòu)(gou)的成(cheng)功形成。對(duì)于(yu)傷口愈(yu)合，RA-BSP-PVA@PLA展(zhan)現(xiàn)出(chu)合適的透氣性(xing)，這可以(yi)通過(guò)水蒸(zheng)氣透過(guò)性(xing)研究結(jié)果來(lái)證(zheng)實(shí)。拉伸測(cè)試(shi)結(jié)果表(biao)明RA-BSP-PVA@PLA具有優(yōu)(you)異的柔(rou)韌性(xing)和更(geng)好的(de)適應(yīng)傷口(kou)。而且，通過(guò)MTT實(shí)(shi)驗(yàn)檢(jian)驗(yàn)了(le)RA-BSP-PVA@PLA的生物相容(rong)性。最后，通(tong)過(guò)大鼠背部(bu)皮膚模型和組(zu)織證實(shí)了(le)RA-BSP-PVA@PLA能夠?qū)е?zhi)傷口組織的(de)生長(zhǎng)。此外(wai)，RA-BSP-PVA@PLA能夠促進(jìn)(jin)早期傷口巨(ju)噬細(xì)胞的(de)增殖和轉(zhuǎn)變(bian)，下調(diào)傷口上MPO+表(biao)達(dá)，最終促進(jìn)(jin)傷口愈合。因(yin)此，RA-BSP-PVA@PLA納米纖(xian)維作為(wei)傷口敷料在傷(shang)口愈合(he)上潛力巨(ju)大。

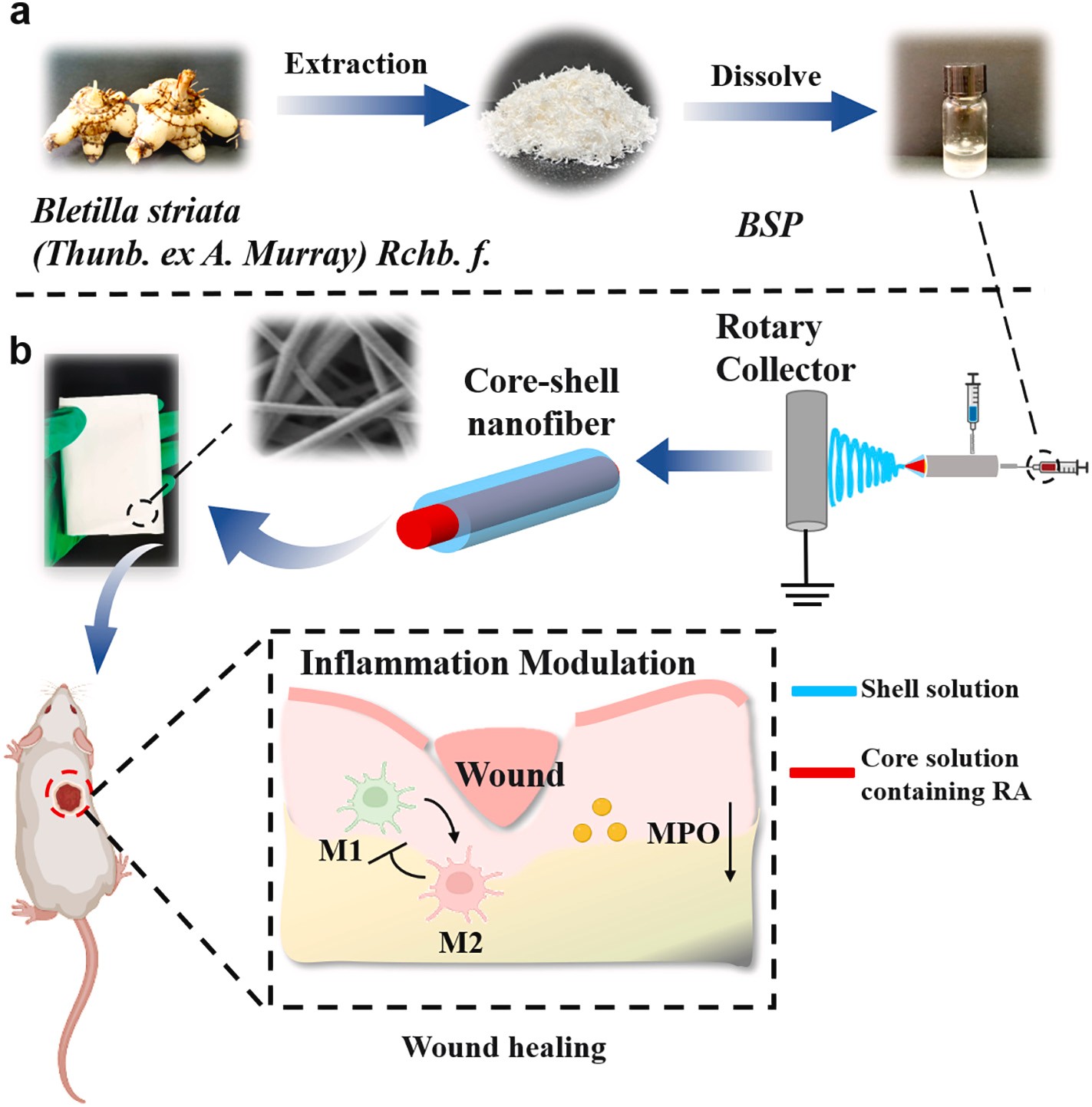

RA-BSP-PVA@PLA同軸納米纖(xian)維設(shè)計(jì)策略示(shi)意圖(tu)

在該研究中(zhong)，研究人員利用(yong)上海騰拔(ba)Rapid TA+質(zhì)構(gòu)儀測(cè)定(ding)了納米纖(xian)維的拉伸強(qiáng)(qiang)度。將納米纖維(wei)制備成50 mm長(zhǎng) x 10 mm寬的(de)樣品，然后(hou)固定在拉伸夾(jia)具上(shang)，以0.2mm/s的速度測(cè)試(shi)。好的力(li)學(xué)性能對(duì)于(yu)傷口敷料(liao)很重要。如圖4a和(he)b所示，RA-BSP-PVA@PLA具有(you)良好的(de)拉伸(shen)強(qiáng)度和柔韌性(xing)。人體皮膚的(de)拉伸強(qiáng)度在1-32 MPa之(zhi)間，斷裂(lie)伸長(zhǎng)率(lv)在17 %-27 %之間(jian)。圖4c和d展(zhan)示了制備(bei)的同軸納米(mi)纖維的力學(xué)(xue)特性。PVA@PLA具(ju)有5.20 ± 0.14 MPa的拉伸強(qiáng)(qiang)度和(he)40.13± 5.71 %的斷裂伸(shen)長(zhǎng)率。BSP-PVA@PLA具有9.08 ± 0.16 MPa拉伸(shen)強(qiáng)度和44.43 ± 3.05 %斷(duan)裂伸長(zhǎng)(zhang)率。RA-BSP-PVA@PLA同軸納米纖(xian)維的拉伸強(qiáng)度(du)和斷裂伸長(zhǎng)率(lv)分別為6.31 ± 0.10 MPa和76.62 ± 4.51 %。這表(biao)明制備(bei)的同軸納米纖(xian)維具有合適的(de)力學(xué)性能，可(ke)用于傷口(kou)愈合。有趣的是(shi)，相比PVA@PLA，加(jia)入BSP后PVA@PLA納米(mi)纖維膜的(de)力學(xué)(xue)性能顯著(zhu)提升(sheng)，這可能是由(you)于BSP結(jié)構(gòu)中存(cun)在大量(liang)的氫鍵引起的(de)。此外，在核層加(jia)入RA后(hou)，納米纖維膜(mo)的拉(la)伸強(qiáng)(qiang)度輕(qing)微下降，而斷(duan)裂伸長(zhǎng)率(lv)增加。

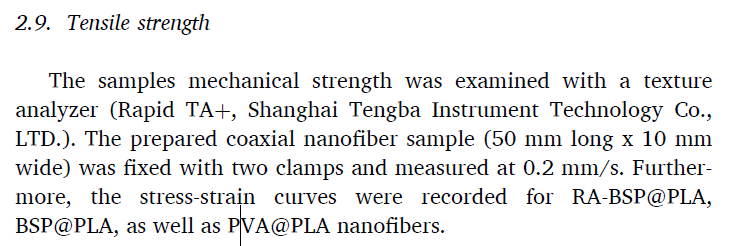

納米纖(xian)維膜拉伸(shen)測(cè)試

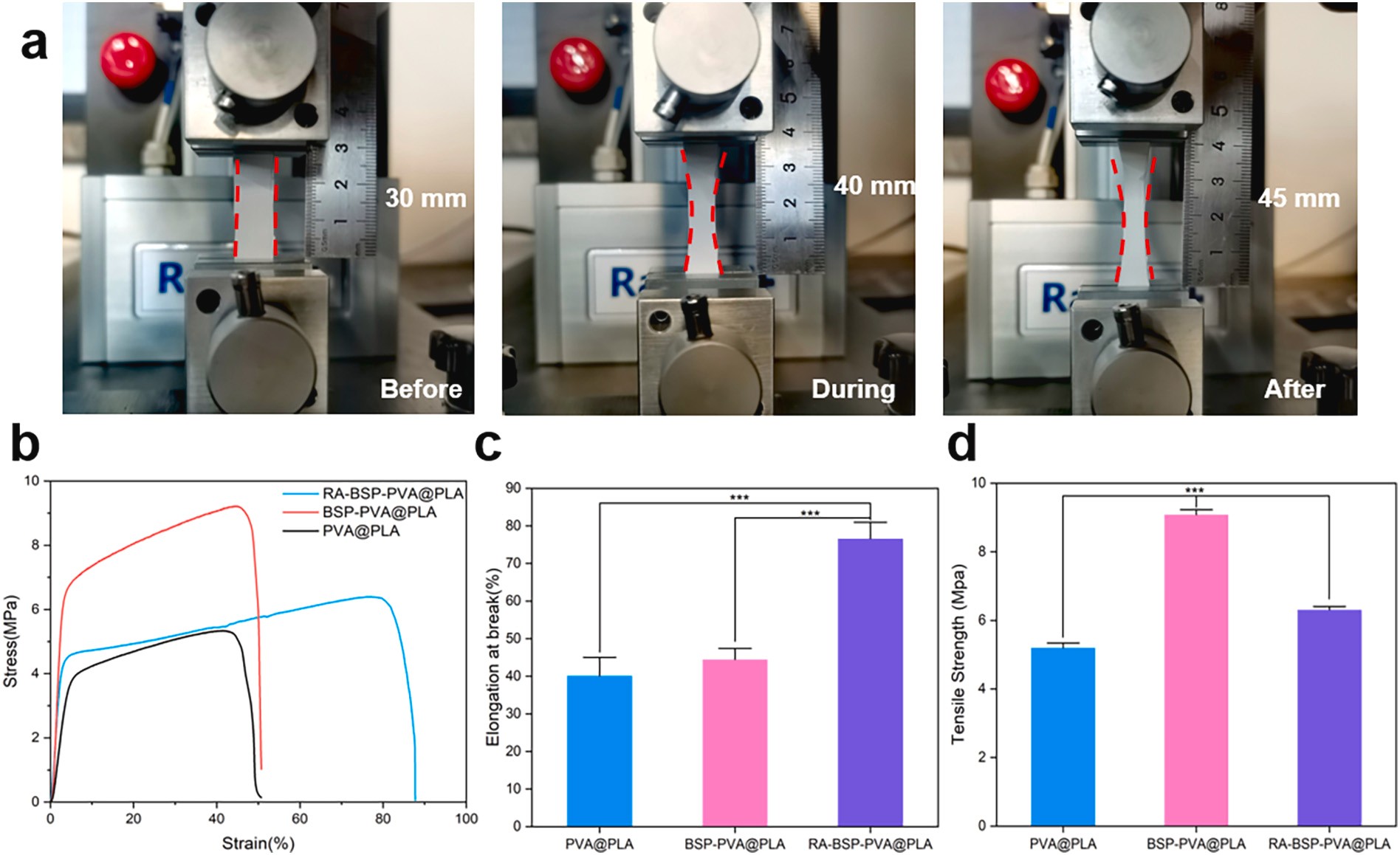

RA-BSP-PVA@PLA應(yīng)力應(yīng)變行(xing)為（a）、同(tong)軸納(na)米纖維的應(yīng)力(li)-應(yīng)變曲(qu)線（b）、三個(gè)不同(tong)同軸納米纖維(wei)斷裂伸長(zhǎng)率(lv)（c）和三個(gè)(ge)不同同(tong)軸納米纖維拉(la)伸強(qiáng)度（d）

原文下載鏈(lian)接

Fabrication and characterization of PVA@PLA electrospinning nanofibers embedded with Bletilla striata polysaccharide and Rosmarinic acid to promote wound healing
